CODESYS Control が、PLCnext Control 上でも使用することをご存知でしょうか？
PLCnext Control へ CODESYS Control をインストールすることで、CODESYS が持つソフトPLCの機能である産業用フィールドバス（EtherCAT、EtherNet/IP、BACnet）の利用や、PLCopen 準拠のモーション制御、セーフティのアプリケーションを利用できるようなるとともに、フエニックス・コンタクトの I/O システムである Axioline シリーズ（デジタル入出力、アナログ入出力、シリアル通信、IO-Link 他のモジュール）を活用することができます。
この記事では、CODESYS社の CODESYS Control の PLCnext Control へのインストール方法について説明します。PLCnext Control へ CODESYS Control をインストールするための準備、インストール手順、各種設定方法、ライセンスのインストール方法について説明します。この内容は、以下の YouTube：CODESYS North America のチャンネルの内容に基づいています。
YouTube： CODESYS Tutorials | Step by Step Initial Setup of CODESYS
URL： https://youtu.be/4uNk_aF37Vc?si=FYI2T05qB8bTvJ1-
適用対象の PLCnext Control、CODESYS のファームウェア、ソフトウェアバージョンは次の通りです。
- PLCnext Control FW： 2023.0.0 LTS
- CODESYS Control for PLCnext SL : 4.8.0.0
- CODESYS Development System V3.5
なお、本内容は、CODESYS社から提供されている情報に基づくものであり、CODESYS製品に関して、フエニックス・コンタクトには何の瑕疵責任もなく、またお問合せに対して回答することもできません。
PLCnext Control サポートハードウェア、ファームウェア
CODESYS Control for PLCnext SL Ver. 4.8.0.0 で対象としている、PLCnext Control 製品は以下の２製品です。
- Phoenixcontact AXC F 1152（1151412）
- Phoenixcontact AXC F 2152（2404267）
CODESYS Control for PLCnext SL Ver. 4.8.0.0 の PLCnext Control の適用対象ファームウェアは、次の通りです。
- Minimum version 2023: >= 2023.0
- Minimum version 2024: >= 2024.0.6
- 20xx.x.x LTS バージョンのみサポート
CODESYS ソフトウェアダウンロード

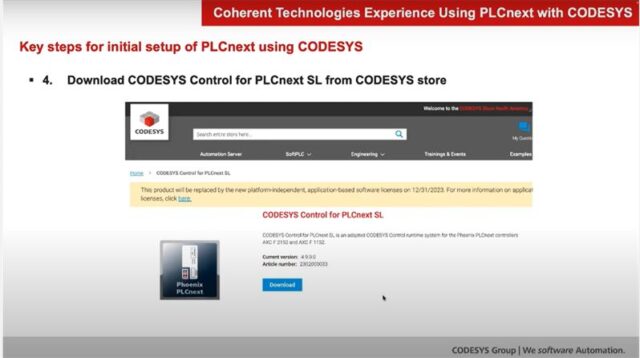

CODESYS Control for PLCnext SL（PLCnext Control 上で動作する CODESYS Control ファームウェア）は、CODESYS の以下のサイトからダウンロードできます。（SL：Single Lisence）
- インターナショナルサイト
- USサイト

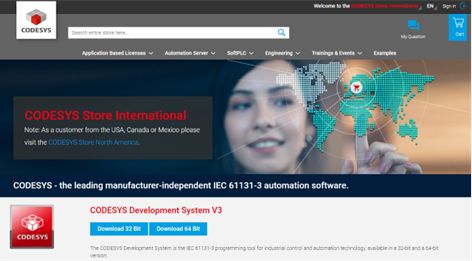

また、CODESYS Development System V3（IDE統合開発環境）は、CODESYSの以下のサイトからダウンロードできます。
- インターナショナルサイト：
- USサイト：
SDカードの PLCnext Control への挿入
PLCnext Control（AXC F 1152/2152）で CODESYS Control を動作させるには、オリジナルのメモリ容量：512MB では足らないので、SDメモリカードを PLCnext Control 本体に挿入します。使用可能なSDメモリカードは、次の２製品になります。PLCnext Control で使用できる SDカードは、フエニックス・コンタクトの製品のみで、市販品は使用できません。
- SD FLASH 2GB PLCNEXT MEMORY（1043501）： 2GB 外部ストレージ
- SD FLASH 8GB PLCNEXT MEMORY（1061701）： 8GB 外部ストレージ
CODESYS IDE に CODESYS Control for PLCnext SLインストール
開発用PCに CODESYS Development System V3（IDE統合開発環境）をインストールします。

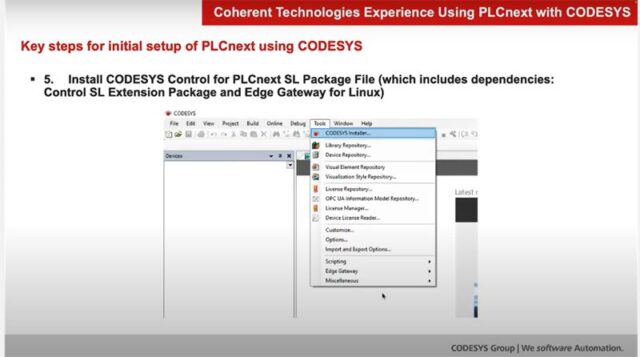

次に、PCで CODESYS Development System V3 を起動して、「Tools > CODESYS Installer…」のメニューから、CODESYS Control for PLCnext SL をインストールします。
CODESYS プロジェクトに PLCnext Control SL を設定

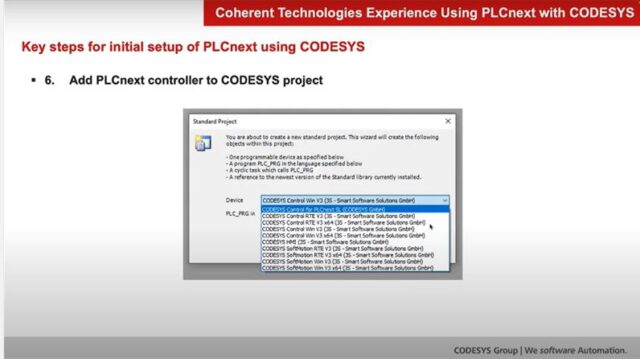

CODESYS Development System V3 で、「新規プロジェクト」を作成し、プロジェクトの初期設定のメニューの中の「デバイス」で「CODESYS Control for PLCnext SL」を選択します。
これによって、CODESYS で開発されたプロジェクトは、PLCnext Control ハードウェア用にビルドされて、オンライン時に PLCnext Control にダウンロードされて、実行できるようになります。
PLCnext Control に CODESYS Control をインストール

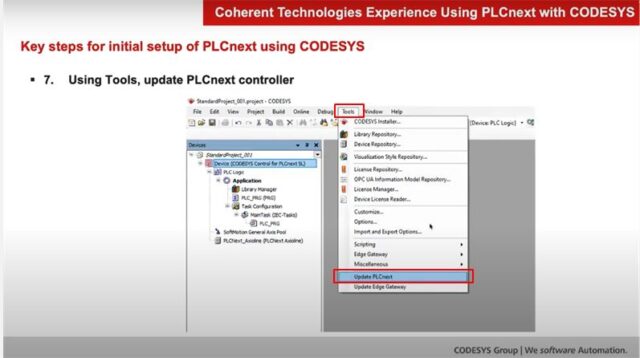

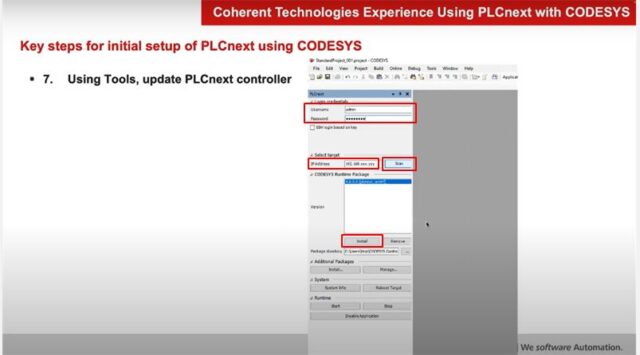

CODESYS Development System V3 で、「Tools > Update PLCnext」のメニューから、PLCnext Control に CODESYS Control for PLCnext SL をインストールします。
「PLCnext」 タブ内で、ターゲットの PLCnext のユーザ名（Username）、パスワード（Password）、IPアドレス（IP Address）を入力します。デフォルト設定は、次の通りです。
- ユーザ名： admin
- パスワード：（製品本体の正面に印刷されている8桁の英数字）
- IPアドレス： 192.168.1.10
次に、 「ブラウズ（Scan）」ボタンをクリックして CODESYS Development System V3 を PLCnext Control に接続します。「Install」ボタンをクリックして、CODESYS Control をインストールします。
CODESYS ライセンスの設定
CODESYS Control の各機能を継続使用する場合は、CODESYS社から機能に応じたライセンスを購入し、ライセンスファイルと、チケットID を事前に入手しておく必要があります。

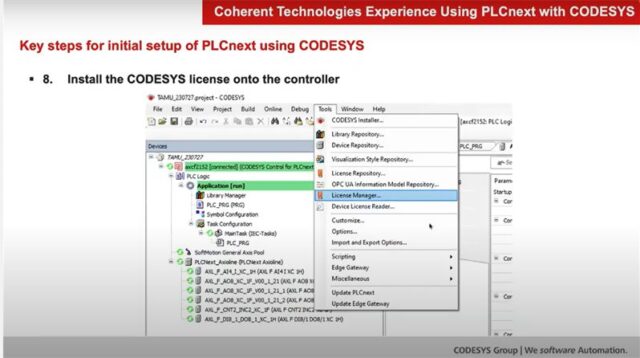

必要なライセンスを入手したら、「Tools > Lisence Manager…」のメニューから、CODESYS Control のライセンスをインストールします。
まとめ
CODESYS社の CODESYS Control の PLCnext Control へのインストール方法について説明しました。詳細なインストール手順は、以下の PDF ファイルを参照してください。
CODESYS Control のインストールによって、標準の PLCnext Control では実現できなかった、モーション制御、EtherNet/IP通信、EtherCAT通信のアプリケーションを PLCnext Control 上で開発することができます。
CODESYS 製品については、株式会社リンクス 様 にお問合せください。
